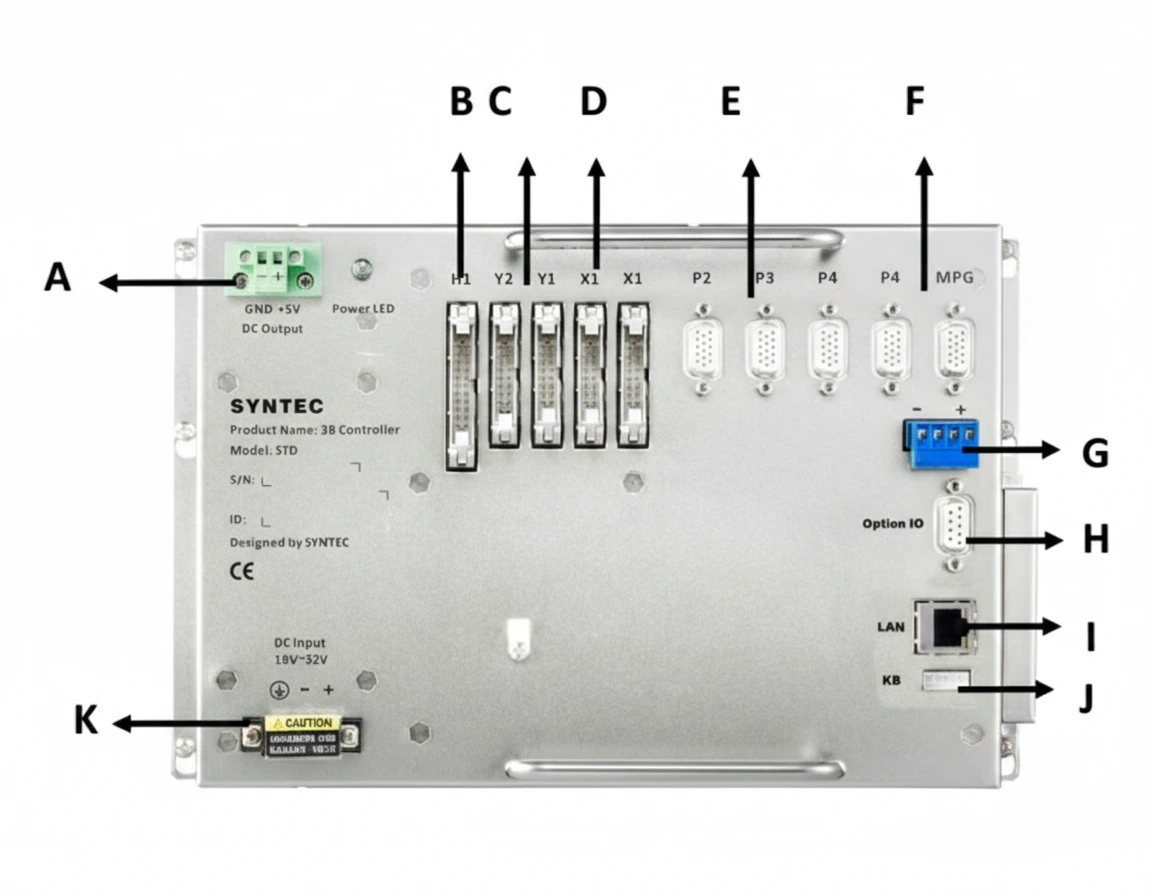

| Label | Connector Name | Specification / Remark |
|---|---|---|
| A | SV2Pin Connector | 5V Output for Hot Key Panel |
| B | HK Port | 42 In / 42 Out for Automation |
| C | Y1 – Y2 Port | 32 Outputs Terminal |
| D | X1 – X2 Port | 32 Inputs Terminal |
| E | P1 – P4 | Pulse Motion Control |
| F | MPG Port | MPG Input (Including 7 Inputs) |
| G | Analog Port | Analog -10 ~ +10V Output |
| H | RS-485 Port | Modbus RTU |
| I | LAN | 10/100M Ethernet |
| J | KB | Syntec Keyboard Input |
| K | DC 24V Input | Power Supply Input (18–32V DC) |
Automation Solutions

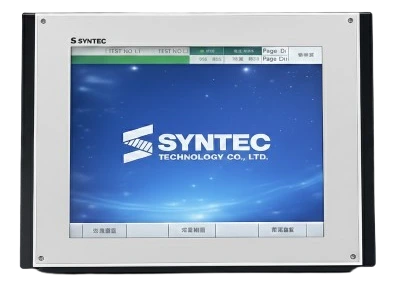

Syntec EHMC Control
Ringkasan Produk
SYNTEC EHMC CONTROL adalah sistem kontrol mesin HMI + PLC all-in-one yang mendukung 4 plus command, 2 analog command (-10 hingga 10V), serta analog input 24-bit. Dilengkapi komunikasi RS-485 Modbus, Syntec Macro untuk pemrograman sederhana, dan MPG Simulator untuk pengembangan yang aman. Sistem ini memiliki I/O 24V sink & source dan tersedia dalam pilihan layar 8, 10, dan 15 inci dengan desain flat touch atau bezel touch dengan tombol.
Jaminan Kualitas
Produk asli dengan garansi resmiDukungan Teknis
Tim ahli siap membantu instalasi & maintenanceDeskripsi Lengkap
SYNTEC EHMC CONTROL merupakan sistem kontrol mesin **HMI + PLC all-in-one** yang dirancang untuk memberikan kemudahan, fleksibilitas, dan keandalan dalam aplikasi otomasi industri. Sistem ini mendukung **4 plus command** (A/B/Z, plus-dir, CW/CCW) yang sesuai untuk berbagai kebutuhan kontrol motor dan mesin presisi.
Dilengkapi dengan **2 analog command (-10 hingga 10V)** serta **analog input beresolusi 24-bit**, SYNTEC EHMC CONTROL mampu menangani sinyal analog dengan akurasi tinggi. Sistem I/O menyediakan **142 input dan 142 output 24V** dengan dukungan **sink dan source**, sehingga mudah diintegrasikan dengan berbagai perangkat lapangan.
Untuk komunikasi, tersedia **RS-485 dengan protokol Modbus**, memungkinkan koneksi yang stabil dengan perangkat eksternal. Fitur **Syntec Macro** memudahkan proses pemrograman, sementara **MPG Simulator** mendukung proses pengembangan dan pengujian sistem secara aman.
SYNTEC EHMC CONTROL tersedia dalam pilihan **ukuran layar 8, 10, dan 15 inci**, dengan opsi **flat touch** atau **bezel touch (touch dengan tombol)**, memberikan fleksibilitas desain sesuai kebutuhan operator dan lingkungan kerja. Sistem ini cocok digunakan untuk berbagai aplikasi mesin industri yang membutuhkan kontrol terintegrasi, efisien, dan andal.
Dilengkapi dengan **2 analog command (-10 hingga 10V)** serta **analog input beresolusi 24-bit**, SYNTEC EHMC CONTROL mampu menangani sinyal analog dengan akurasi tinggi. Sistem I/O menyediakan **142 input dan 142 output 24V** dengan dukungan **sink dan source**, sehingga mudah diintegrasikan dengan berbagai perangkat lapangan.
Untuk komunikasi, tersedia **RS-485 dengan protokol Modbus**, memungkinkan koneksi yang stabil dengan perangkat eksternal. Fitur **Syntec Macro** memudahkan proses pemrograman, sementara **MPG Simulator** mendukung proses pengembangan dan pengujian sistem secara aman.
SYNTEC EHMC CONTROL tersedia dalam pilihan **ukuran layar 8, 10, dan 15 inci**, dengan opsi **flat touch** atau **bezel touch (touch dengan tombol)**, memberikan fleksibilitas desain sesuai kebutuhan operator dan lingkungan kerja. Sistem ini cocok digunakan untuk berbagai aplikasi mesin industri yang membutuhkan kontrol terintegrasi, efisien, dan andal.
| High-End Motion Control & Trajectory Smoothing SYNTEC EHMC CONTROL dilengkapi sistem high-end motion control yang mampu mengelola pergerakan multi-axis secara presisi dan stabil. Teknologi trajectory smoothing memastikan lintasan gerak mesin tetap halus, mengurangi getaran, serta meningkatkan kualitas hasil pemesinan, terutama pada aplikasi berkecepatan tinggi dan kontur kompleks. Integrasi High Speed High Precision (HSHP) CNC Control Sistem ini mengintegrasikan teknologi High Speed High Precision (HSHP) pada kontrol CNC, memungkinkan mesin beroperasi pada kecepatan tinggi tanpa mengorbankan akurasi. HSHP mendukung pemrosesan data gerak yang cepat dan responsif, sehingga meningkatkan efisiensi produksi dan konsistensi hasil kerja. Backlash Compensation Support Fitur kompensasi backlash disediakan untuk mengoreksi celah mekanis pada sistem transmisi, seperti ball screw atau gear. Dengan kompensasi ini, kesalahan posisi dapat diminimalkan, menghasilkan pergerakan yang lebih akurat dan presisi, khususnya pada perubahan arah gerak. Speed Smoothing dengan S-Curve Parameter SYNTEC EHMC CONTROL mendukung speed smoothing menggunakan parameter S-curve, yang memungkinkan akselerasi dan deselerasi berlangsung lebih halus. Teknologi ini mengurangi kejutan mekanis, memperpanjang umur komponen mesin, serta meningkatkan stabilitas dan kenyamanan operasi pada berbagai kondisi kecepatan. |
