| Specification | 220V | 380V | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A1-010 | A1-035 | A1-075 | A1-110 | A1-185 | A2-055 | A2-075 | A1-110 | A1-150 | A1-185 | |
| Rated Power (kW) | 1 | 3.5 | 7.5 | 11 | 18.5 | 5.5 | 7.5 | 11 | 15 | 18.5 |
| Rated Source Voltage | 3-phase 200~230V 50/60Hz | 3-phase 380~440V 50/60Hz | ||||||||
| Rated Output Current (A) | 5.5 | 16.6 | 33 | 47 | 75 | 15 | 21 | 27 | 34 | 42 |
| Dynamic Braking | Built-in (External Available) | External | ||||||||
| PC Communication Interface | USB | |||||||||
| Feedback Encoder | Incremental ABZ Encoder / Absolute Communication Encoder | |||||||||
| Serial Communication Interface of Controller | Mechatrolink II | |||||||||
| Cooling | Fan Cooling | |||||||||
| Dimensional Drawing | D1 | D2 | D3 | D3 | D4 | D5 | D3 | D3 | D4 | D4 |
SYNTEC SPINDLE DRIVER
Spindle Drive
Ringkasan Produk
Spindle Drive (SPD) adalah pengendali motor spindle untuk mesin CNC, berfungsi mengatur kecepatan, torsi, dan arah putaran spindle secara presisi dan stabil.
Jaminan Kualitas
Produk asli dengan garansi resmiDukungan Teknis
Tim ahli siap membantu instalasi & maintenanceDeskripsi Lengkap
Fitur Utama
• Mendukung kontrol spindle CNC presisi tinggi
• Kompatibel dengan CNC controller & HMI
• Komunikasi Serial Servo Signal (Mechatrolink II) dan USB Port
• Dilengkapi braking resistor untuk pengereman cepat dan aman
• Mendukung SYNTEC spindle sleeve
• Desain kompak dengan pendinginan optimal

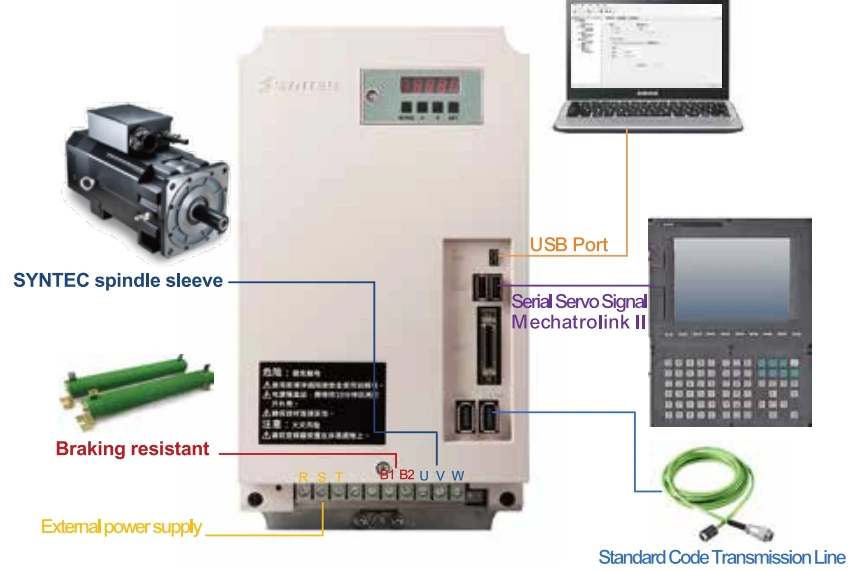

• Koneksi & Antarmuka
• Terminal RST: Input power
• Terminal U, V, W: Output ke motor spindle
• USB Port: Setting & parameter via PC
• Serial Communication: Integrasi dengan CNC Controller
• Standard Code Transmission Line
• Spesifikasi Model (Contoh: SPD-32A1-075)
Type:
• SPD → Spindle Driver
• SVD → Servo Driver
Input Voltage:
• 2 → 220V
• 3 → 380V
Voltage Phase:
• 1 → 1 Phase
• 2 → 3 Phase
Model Code:
• A1 → Hardware model
Power Options:
• 3.5 kW
• 7.5 kW
• 11.0 kW
• 18.5 kW

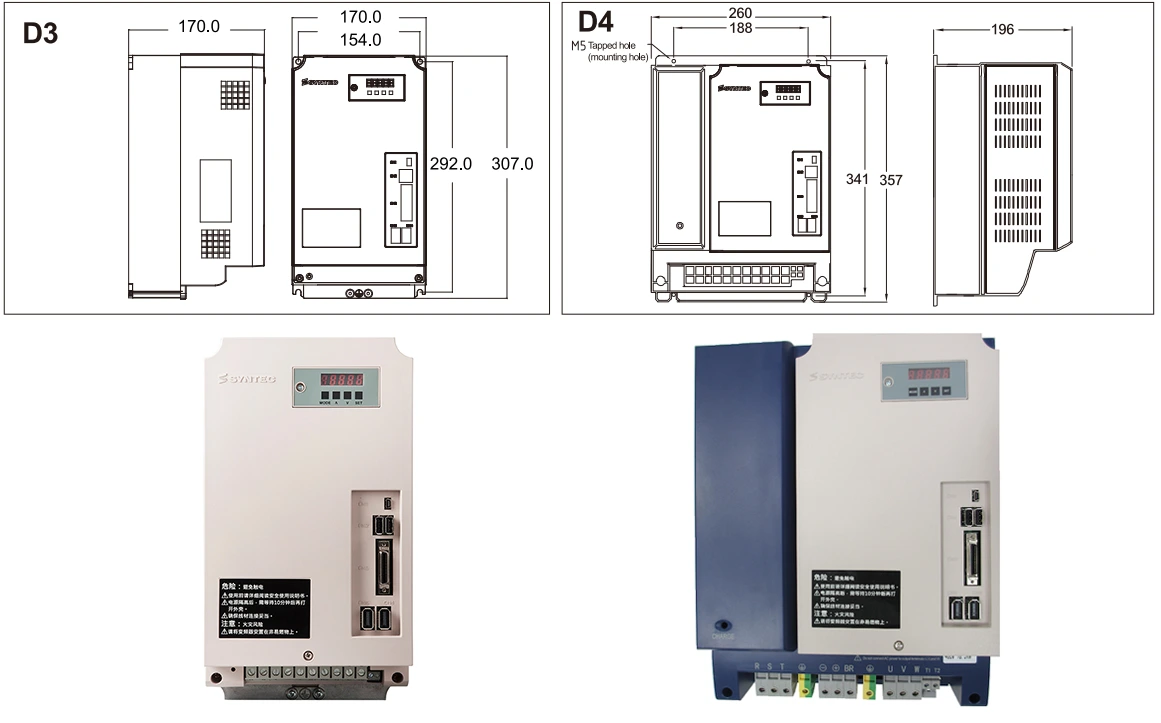

Dimensi Fisik
• Tersedia dalam beberapa ukuran (contoh D3 & D4 series)
• Lebar ±170–260 mm, tinggi ±292–357 mm (tergantung model)
Aplikasi
• Mesin CNC Milling
• CNC Lathe
• Machining Center
• Aplikasi industri presisi lainnya
• Mendukung kontrol spindle CNC presisi tinggi
• Kompatibel dengan CNC controller & HMI
• Komunikasi Serial Servo Signal (Mechatrolink II) dan USB Port
• Dilengkapi braking resistor untuk pengereman cepat dan aman
• Mendukung SYNTEC spindle sleeve
• Desain kompak dengan pendinginan optimal
• Koneksi & Antarmuka
• Terminal RST: Input power
• Terminal U, V, W: Output ke motor spindle
• USB Port: Setting & parameter via PC
• Serial Communication: Integrasi dengan CNC Controller
• Standard Code Transmission Line
• Spesifikasi Model (Contoh: SPD-32A1-075)
Type:
• SPD → Spindle Driver
• SVD → Servo Driver
Input Voltage:
• 2 → 220V
• 3 → 380V
Voltage Phase:
• 1 → 1 Phase
• 2 → 3 Phase
Model Code:
• A1 → Hardware model
Power Options:
• 3.5 kW
• 7.5 kW
• 11.0 kW
• 18.5 kW
Dimensi Fisik
• Tersedia dalam beberapa ukuran (contoh D3 & D4 series)
• Lebar ±170–260 mm, tinggi ±292–357 mm (tergantung model)
Aplikasi
• Mesin CNC Milling
• CNC Lathe
• Machining Center
• Aplikasi industri presisi lainnya
